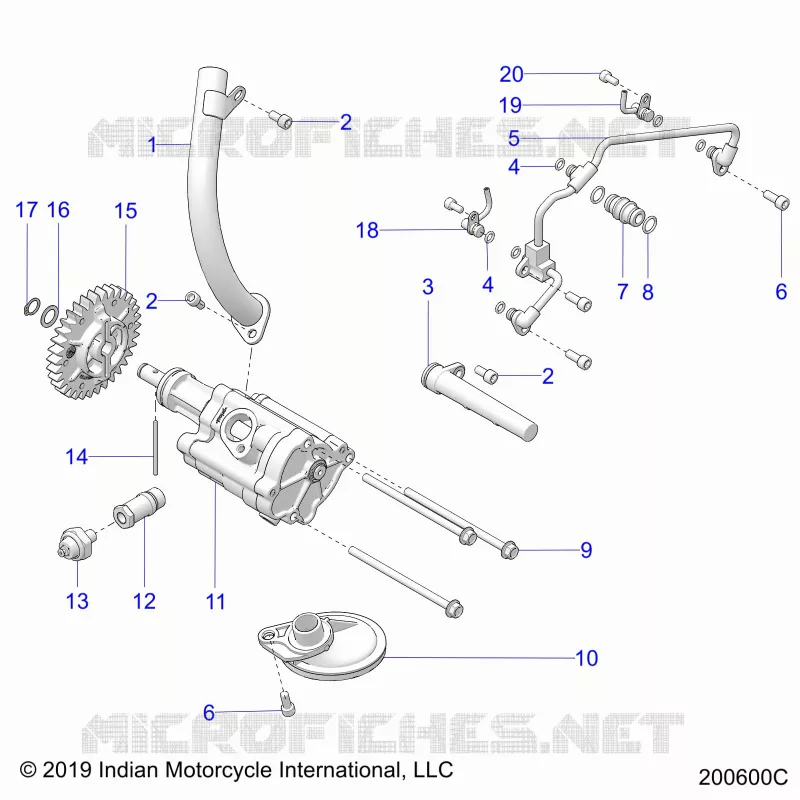

OIL PUMP/OIL SYSTEM
1
2
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
TUBE OIL SCAVENGE
2521882
£101,42 Unit Price incl. VAT
2
SCREW
7517739
£11,75 Unit Price incl. VAT
3
SCREEN OIL INLET SCAVENGE
2521285
£65,29 Unit Price incl. VAT
3
O-RING -017
5414596
£3,28 Unit Price incl. VAT
4
O-RING
5414595
£3,28 Unit Price incl. VAT
5
PIPE OIL FEED
2521318
£131,30 Unit Price incl. VAT
6
SCREW
7517272
£10,14 Unit Price incl. VAT
7
COUPLER OIL FEED CAM COVER
2521320
£43,08 Unit Price incl. VAT
8
O-RING
5412027
£3,28 Unit Price incl. VAT
9
SCREW
7517256
£12,72 Unit Price incl. VAT
10
SCREEN OIL INLET PICKUP
2521454
£65,29 Unit Price incl. VAT
11
ASM OIL PUMP
1205045
£527,51 Unit Price incl. VAT
12
ADAPTER PRESSURE-SENSOR
5142187
£78,74 Unit Price incl. VAT
13
SPROCKET [SEE DRIVETRAIN SPROCKETS GUARDS AND BELT PG.]
-------
Not Available
14
PIN DOWEL
7662123
£29,38 Unit Price incl. VAT
15
GEAR OIL PUMP DRIVE
2521477
£52,22 Unit Price incl. VAT
16
WASHER
7555977
£10,14 Unit Price incl. VAT
17
RING RETAINING
7710645
£1,96 Unit Price incl. VAT
18
NOZZLE-PISTON COOLING REAR (INCL. 4)
2522136
£65,29 Unit Price incl. VAT
19
NOZZLE-PISTON COOLING FRONT (INCL. 4)
2522135
£65,29 Unit Price incl. VAT
20
SCREW
7517847
£5,24 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
